Dental Orthopädie

Tiefziehgeräte vom Experten

Erkodent stellt zuverlässige Vakuum- und Druckluftgeräte her. Hochwertige Tiefzieh-Ergebnisse erreicht man sowohl mit den Erkodent Vakuum-Geräten als auch mit den Druckform-Geräten. Wollen Sie beim Tiefziehen in einem Arbeitsgang auch den Gegenbiss einprägen, dann empfehlen wir die Kombination von einem Erkoform Vakuumgerät (3er Serie) und unserem integrierbaren Okkludator Occluform-3.

Erkoform-3d motion

Vakuum-Tiefziehgerät mit automatisiertem Tiefziehvorgang.

Erkoform-3d+

Vakuum-Tiefziehgerät ohne automatisierten Tiefziehvorgang.

Occluform-3

Ein einzigartiger Okkludator für die Erkoform Geräte der Serie 3.

Erkopress ci motion

Druckformgerät mit automatisiertem Tiefziehvorgang mit autarker, integrierter Drucklufterzeugung.

Erkopress   motion

Druckformgerät mit automatisiertem Tiefziehvorgang zum Anschluss an das vorhandene Druckluftsystem.

Erkomini

Kleintiefziehgerät zur Herstellung von Kunststoffkäppchen.

Erkoform-3d motion Erkoform-3d+ Erkopress   motion Erkopress ci motion
Druckluftanschluss nötig nein nein ja nein
Berührungsloser Temperatursensor ja ja ja ja
Mittelwelliger Infrarotstrahler ja ja ja ja
Vorheizzeit nein nein nein nein
Reservevakuum oder Reservedruckluft ja ja nein ja
Folienstärken von 0 bis 5,5 mm ja ja ja ja
Vertikale Vorstreckung und Anformung ja ja ja ja
Verzögerungsfreie Anformung ja ja ja ja
Adjustierung mit Occluform-3 ja ja nein nein
Regelbare Anformkraft nein nein ja nein
Touchpanel ja ja ja ja
Alle Programmmerkmale ja ja ja ja
Erkoform-3d motion
Erkoform-3d motion

Tiefziehgerät mit automatisiertem Tiefziehvorgang. Ein bereitgehaltenes, großvolumiges Reservevakuum ermöglicht eine schlagartige Anformung. Ein Sensor zur berührungslosen Temperaturmessung des Tiefziehmaterials garantiert die richtige Materialtemperatur für den Tiefziehvorgang, unabhängig von der Umgebung. Das Gerät ist mit einer mittelwelligen Infrarotheizung ohne Vorheizzeit ausgestattet. Die Mittelwelligkeit ermöglicht nicht nur ein oberflächliches Erwärmen, die Materialien werden auch in der Tiefe erhitzt. Spannungsärmere Schienen sind das Ergebnis. Als Zubehör kann das Occluform-3 installiert werden.

Technische Daten
• H 31,5 / B 35 / T 37 cm
• Durchmesser Folien 120 mm
• Folienstärke 0 - 5,5 mm
• Gewicht 13,9 kg
• Betriebsspannung: ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: 340 Watt
• max. Vakuum 0,8 bar
• Geräuschpegel < 60 dB(A)
Handhabung
• Folie programmieren, Folie einlegen, Heizvorgang starten, Modell spätestens jetzt platzieren, alles Weitere erledigt das Erkoform-3d motion
• Kein Druckluftanschluss nötig - plug and play
• Keine Vorheizzeit
• Berührungsloser Temperatursensor zur genauen Bestimmung der tatsächlichen Temperatur (patentiert) des Tiefziehmaterials
• Vertikale Vorstreckung und Anformung für gleichmäßige Folienstärken
• Praktische, mit einer Hand zu bedienende Folienfixierung für Folienstärken 0 bis 5,5 mm
• Frei zugängliches Modell während der Heizzeit
• Akustisches und optisches Signal (für Gerhörlose geeignet) • Oft verwendete Folien können als Favoriten gespeichert und neue Folien ergänzt werden
Lieferformen
Bestell-Nr.
Beschreibung
Inhalt
Einheit
Erkoform-3d motion
1
Stück
Lieferumfang
188400 Erkoform-3d motion, Folienversuchspackung, Folienspannring, Granulat-Auffangbehälter, Modellscheibe, Granulattopf, Pinsel, Magnet, Netzkabel, Füllgranulat, Arbeitsschale weiß, Gerätepapiere (Lieferumfang).
Anwendung
Für alle Anwendungen in der dentalen Tiefziehtechnik
Downloads
Videos

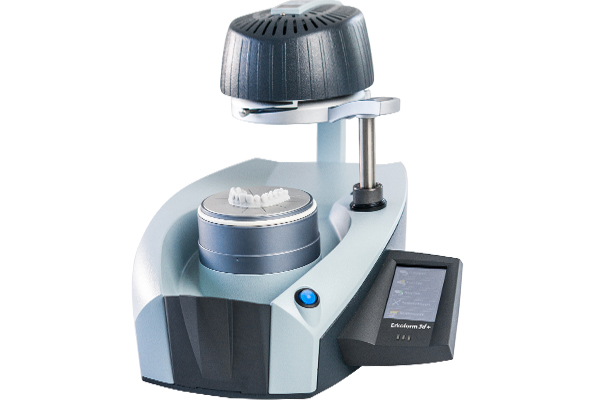

Erkoform-3d+
Erkoform-3d+

Das Erkoform-3d+ ist im Prinzip ein Erkoform-3d motion ohne Automatik. Gleiche Merkmale wie Erkoform-3d motion, jedoch ohne automatisierten Tiefziehvorgang. Auch die Touchpanelfunktionen sind identisch. Ein bereitgehaltenes, großvolumiges Reservevakuum ermöglicht eine schlagartige Anformung. Ein Sensor zur berührungslosen Temperaturmessung des Tiefziehmaterials garantiert die richtige Materialtemperatur für den Tiefziehvorgang, unabhängig von der Umgebung. Das Gerät ist mit einer mittelwelligen Infrarotheizung ohne Vorheizzeit ausgestattet. Die Mittelwelligkeit ermöglicht nicht nur ein oberflächliches Erwärmen, die Materialien werden auch in der Tiefe erhitzt. Spannungsärmere Schienen sind das Ergebnis. Als Zubehör kann das Occluform-3 installiert werden.

Technische Daten
• H 31,5 / B 35 / T 37 cm
• Durchmesser Folien 120 mm
• Folienstärke 0 - 5,5 mm
• Gewicht 11,9 kg
• Betriebsspannung: ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: 340 Watt
• max. Vakuum 0,8 bar
• Geräuschpegel < 60 dB(A)
Handhabung
• Kein Druckluftanschluss nötig - plug and play
• Keine Vorheizzeit
• Berührungsloser Temperatursensor zur genauen Bestimmung der tatsächlichen Temperatur (patentiert) des Tiefziehmaterials
• Vertikale Vorstreckung und Anformung für gleichmäßige Folienstärken
• Praktische, mit einer Hand zu bedienende Folienfixierung für Folienstärken 0 bis 5,5 mm
• Frei zugängliches Modell während der Heizzeit
• Akustisches und optisches Signal (für Gerhörlose geeignet) • Oft verwendete Folien können als Favoriten gespeichert und neue Folien ergänzt werden
Lieferformen
Bestell-Nr.
Beschreibung
Inhalt
Einheit
Erkoform-3d+
1
Stück
Lieferumfang
188600 Erkoform-3d +, Folienversuchspackung, Folienspannring, Granulat-Auffangbehälter, Modellscheibe, Granulattopf, Pinsel, Magnet, Netzkabel, Füllgranulat, Gerätepapiere (Lieferumfang)
Anwendung
Für alle Anwendungen in der dentalen Tiefziehtechnik
Downloads
Videos
Erkomini komplett
Erkomini komplett

Kleintiefziehgerät

Handhabung
Plastifizierung über dem Bunsenbrenner.
Lieferformen
Bestell-Nr.
Beschreibung
Inhalt
Einheit
Erkomini komplett
1
Packung
Lieferumfang
Erkomini, Folienhalter, Formtopf, 100 Erkolen-A Folien 0,6 mm, Durchmesser 42 mm und 100 Unterziehfolien 0,1 mm klar, Durchmesser 42 mm.
Anwendung
Manuelle Herstellung von Kunststoffkäppchen.
Downloads

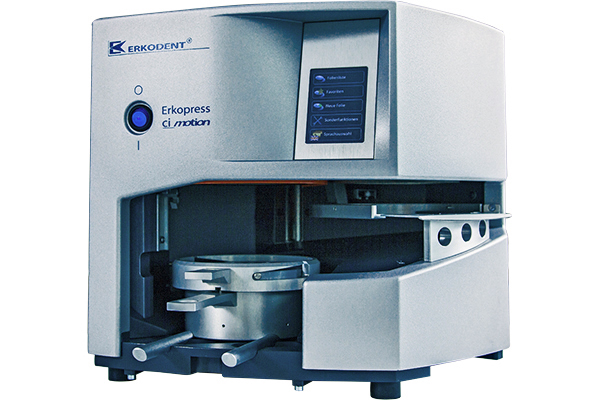

Erkopress ci_motion
Erkopress ci_motion

Druckformgerät mit automatisiertem Tiefziehvorgang mit autarker, integrierter Drucklufterzeugung. Das Erkopress ci_motion besitzt einen integrierten, leistungsstarken Kompressor mit Reservedruckluft. Damit ist das Gerät von einem eventuell zu installierenden Druckluftsystem unabhängig.

Technische Daten
• H 32 / B 33 / T 43 cm
• Gewicht 21,3 kg
• Durchmesser Folien 120 mm
• Folienstärke 0 - 5,5 mm
• ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: max.: 440 Watt
• Arbeitsdruck 6 bar
• Lautstärke < 70 dB(A)
Handhabung
• Folie programmieren, Folie einlegen, Heizvorgang starten, Modell spätestens jetzt platzieren, alles Weitere erledigt das Gerät.
• Der Tiefziehvorgang und die Abkühlzeit laufen automatisch ab.
• Berührungsloser Temperatursensor zur genauen Bestimmung der tatsächlichen Temperatur (patentiert) des Tiefziehmaterials.
• Für gleichmäßige Wandstärken wird die heiße Folie vertikal auf das Modell geführt, gleichzeitig fährt der Zylinder aus und die Anformung erfolgt somit verzögerungsfrei.
• Große Arbeitssicherheit durch Abschaltautomatik.
• Einklemmschutz während der automatisierten Anformung.
• Akustisches und optisches Signal (für Gehörlose geeignet).
• Die angezeigte Tiefziehtemperatur und die Abkühlzeit können, ohne das Basisprogramm zu beeinflussen, für Sonderanwendungen geändert werden.
• Oft verwendete Folien können als Favoriten gespeichert werden.
• Es kann auf einer Modellscheibe oder im Granulat angeformt werden.
Lieferformen
Bestell-Nr.
Beschreibung
Inhalt
Einheit
Erkopress ci_motion
1
Stück
Lieferumfang
173500 Erkopress ci_motion, Folienspannring, Folienaufnahme, Granulatauffangschale, Modellscheibe, Formtopf, Pinsel für Füllgranulat mit Gummikappe, auch als Eingabestift geeignet (in der Folienversuchspackung),on-off Magnet rot oder grün (in der Folienversuchspackung), Füllgranulat (im Lieferumfang 1,8 kg), Edelstahlgranulat (magnetisch) mit abgerundeten Kanten, Arbeitsschale weiß, Netzkabel, Schlauchanschluss, Folienversuchspackung, Gerätepapiere (Mappe)
Anwendung
Für alle Anwendungen in der dentalen Tiefziehtechnik.
Downloads

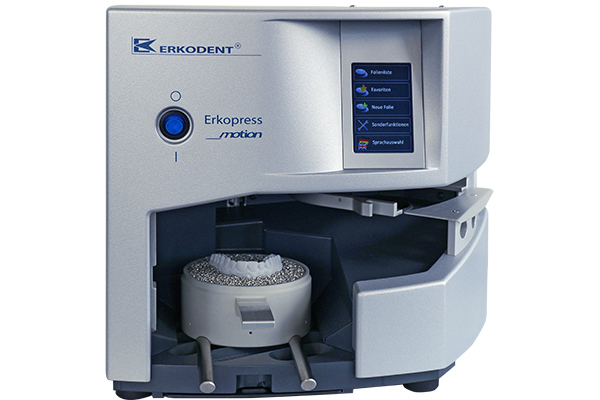

Erkopress_motion
Erkopress_motion

Druckformgerät mit automatisiertem Tiefziehvorgang zum Anschluss an das vorhandene Druckluftsystem. Die mittelwellige Infrarotheizung ohne Vorheizzeit, erhitzt das Material auch in der Tiefe und nicht nur oberflächlich. Frei zugängliches Modell während der Heizzeit.

Technische Daten
• H 32 / B 33 / T 43 cm
• Gewicht 18,9 kg
• Durchmesser Folien 120 mm
• Folienstärke 0 - 5,5 mm
• ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: max.: 380 Watt
• Arbeitsdruck 6 bar
• Lautstärke < 70 dB(A)
Handhabung
• Folie programmieren, Folie einlegen, Heizvorgang starten, Modell spätestens jetzt platzieren, alles Weitere erledigt das Gerät.
• Der Tiefziehvorgang und die Abkühlzeit laufen automatisch ab.
• Berührungsloser Temperatursensor zur genauen Bestimmung der tatsächlichen Temperatur (patentiert) des Tiefziehmaterials.
• Für gleichmäßige Wandstärken wird die heiße Folie vertikal auf das Modell geführt, gleichzeitig fährt der Zylinder aus und die Anformung erfolgt somit verzögerungsfrei.
• Große Arbeitssicherheit durch Abschaltautomatik.
• Einklemmschutz während der automatisierten Anformung.
• Akustisches und optisches Signal (für Gehörlose geeignet).
• Die angezeigte Tiefziehtemperatur und die Abkühlzeit können, ohne das Basisprogramm zu beeinflussen, für Sonderanwendungen geändert werden.
• Oft verwendete Folien können als Favoriten gespeichert werden.
• Es kann auf einer Modellscheibe oder im Granulat angeformt werden.
Lieferformen
Bestell-Nr.
Beschreibung
Inhalt
Einheit
Erkopress_motion
1
Stück
Lieferumfang
173000 Erkopress_motion, Folienspannring, Folienaufnahme, Granulatauffangschale, Modellscheibe, Formtopf, Pinsel für Füllgranulat mit Gummikappe, auch als Eingabestift geeignet (in der Folienversuchspackung),on-off Magnet rot oder grün (in der Folienversuchspackung), Füllgranulat (im Lieferumfang 1,8 kg), Edelstahlgranulat (magnetisch) mit abgerundeten Kanten, Arbeitsschale weiß, Netzkabel, Schlauchanschluss, Folienversuchspackung, Gerätepapiere (Mappe)
Anwendung
Für alle Anwendungen in der dentalen Tiefziehtechnik.
Downloads
Occluform-3
Occluform-3

Occluform-3, ein einzigartiger Okkludator für die Erkoform Geräte der Serie 3. Die Konstruktion des Occluform-3 Geräts basiert auf einem Bonwilldreieck mitder Schenkellänge von 11,5 cm und einem Balkwillwinkel von 20 .

Handhabung
Aufgrund der einem modernen Mittelwertartikulator entsprechenden Maße, erlaubt das Occluform-3 eine mittelwertige Anhebung des Bisses.Steht ein im Mund oder im volladjustierbaren Artikulator genommener Konstruktionsbiss zur Verfügung, werden die Modelle mit diesem im Occluform-3 artikuliert. Eine Markierungslinie am Stützstift entspricht ca. 1 mm Bisserhöhungam Inzisalpunkt. Das neue, stärkere Arretiergelenk benötigt weniger Kraftaufwand für eine sichere Arretierung. Gipsfreie Modellfixierung. Viel Platz, auch für hohe Modelle. Einsäulige Konstruktion für beste Modellzugänglichkeit.
Lieferformen
Bestell-Nr.
Beschreibung
Inhalt
Einheit
Occluform-3
1
Stück
Lieferumfang
188580 Occluform-3, Modelltopf zur Fixierung des Modells im Geräte-Formtopf, Granulatschaufel, Inbusschlüssel
Anwendung
Mit dem Occluform-3 lässt sich, während des Tiefziehvorgangs, der Gegenbiss in das in diesem Moment optimal verformbare Tiefziehmaterial einprägen.
Downloads
Videos
